24V對應感應器放大器基板

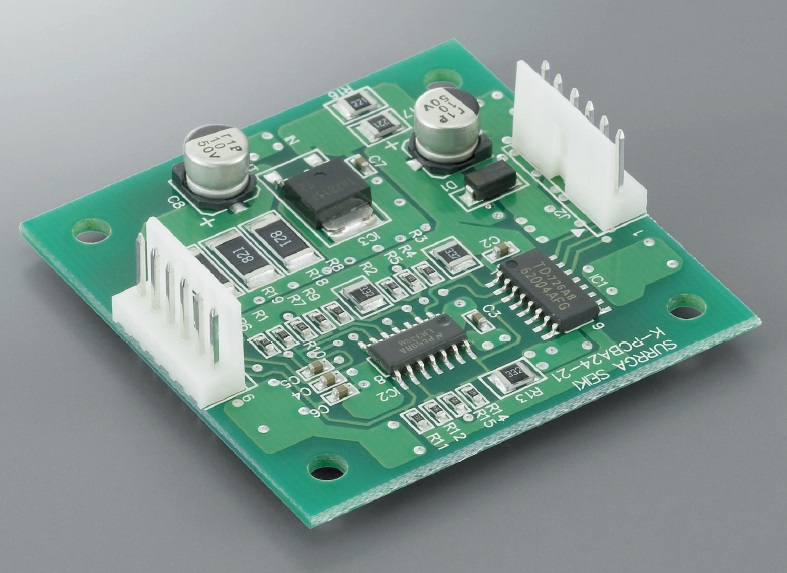

24V對應感應器放大器基板：K-PCBA24

使用K-PCBA24時不需要我社控制器，在使用運動控制板及可編程邏輯控制器（PLC）驅動EE-SX1103感應器使用的自動滑台時所需。 一般而言，此類操縱機器的感應器輸入迴路使用光耦合器，需要10mA左右的動作電流。 此外，感應器電流為DC24V。 但EE-SX1103感應器內藏的我社自動滑台為DC5V動作，輸出電流僅為1mA左右，因此無法直接接續此類操縱機器。 此時，只需將K-PCBA24作為感應器放大器組入，電源電壓即變為DC24V，輸出電流亦可最大達到500mA。



感應器放大器基板及驅動器的接續示例
